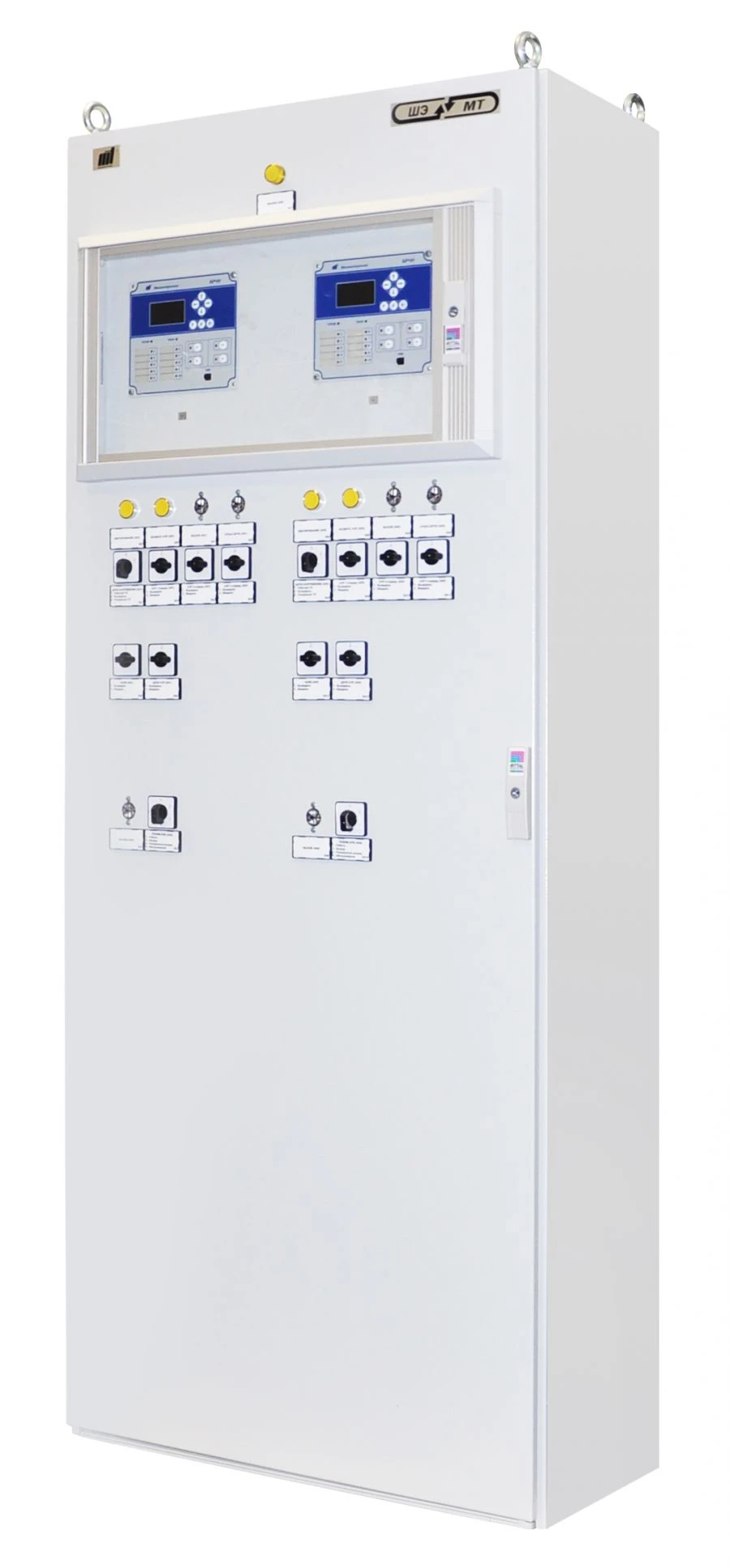

Шкафы релейной защиты, автоматики, управления и сигнализации серии ШЭ-МТ

Бренд: SHE-MT

$1,200 - $6,000 USD

MOQ: 1 pieces

Ключевые характеристики

Высота: 2000 мм

Ширина: 800 мм

Длина: 800 мм

Номинальное напряжение оперативного тока: - 110 В постоянного или выпрямленного тока; - 220 В постоянного или выпрямленного тока. - 230 (220) В переменного однофазного или 400 (380) В трехфазного тока 10[3*] м[3*]

Описание

Предназначены для релейной защиты, автоматики, управления и сигнализации электрооборудования и присоединений различного назначения напряжением до 220 кВ. Предназначены для установки в общеподстанционных пунктах управления или в комплектных распределительных устройствах наружной установки. В основу шкафов серии ШЭ-МТ заложена концепция комплектной компоновки. Комплект — это логически и функционально законченная часть РЗА элемента подстанции, разработанная в соответствии с действующей НТД Российской федерации. Применение комплектной компоновки позволяет максимально гибко подходить к вопросу функционального оснащения шкафа при подготовке технического решения для объекта заказчика. Основу комплектов составляют современные МП блоки. В шкафах серии ШЭ-МТ реализована возможность установки интегрированного щита управления, предусматривающего установку цифровых измерительных приборов, ключей управления, световой сигнализации положения коммутационных аппаратов и элементов мнемосхемы.

Характеристики

Высота

2000 мм

Ширина

800 мм

Длина

800 мм

Номинальное напряжение оперативного тока

- 110 В постоянного или выпрямленного тока; - 220 В постоянного или выпрямленного тока. - 230 (220) В переменного однофазного или 400 (380) В трехфазного тока 10[3*] м[3*]

Материал корпуса

Корпус шкафа (листовая оцинкованная сталь) должен состоять из объемной жесткой рамы-каркаса, съемных обшивок и двери (дверей) с одной или двух сторон шкафа. На передней двери допускается использование безопасного стекла для установки смотрового окна

Конструктивное исполнение

- с двухсторонним обслуживанием; - с односторонним обслуживанием.

Цвет

Стандартный цвет окраски шкафа RAL 7035 (серый).

Мощность тока

Комплектация

Могут включать устройства релейной защиты, автоматики и управления производства ООО «НТЦ «Механотроника» и другие типы аппаратно-программных средств, комплектуемые согласно заказу

Климатические условия

Шкаф сохраняет работоспособность при изменении температуры окружающего воздуха - от минус 25 °С до плюс 55 °С. При транспортировании шкаф выдерживает без повреждений воздействие температуры окружающего воздуха от минус 600 до плюс 60 0С. Шкаф сохраняет раб

Степень защиты, обеспечиваемая оболочкой шкафа

Типовое - IP54 по ГОСТ 14254-2015.

Степень защиты от внешних механических ударов

не ниже IK09 по ГОСТ IEC 62208-2013

Сейсмостойкость

Шкафы выдерживают землетрясение интенсивностью 9 баллов по MSK-64 при уровне установки над нулевой отметкой до 10 м по ГОСТ 30546.1-98.

Средний срок службы

30 кВ.А Р

Тип

Шкафы релейной защиты, автоматики, управления и сигнализации серии ШЭ-МТ

Климатическое исполнение
