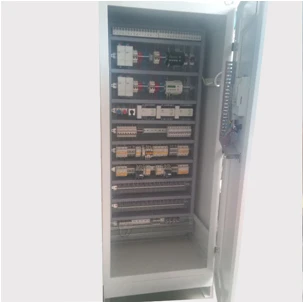

Шкаф управления пути (далее ШУ(п)) является устройством, обеспечивающим функционирование комплекса автоматических станционных дверей (далее АСД), располагающихся на платформе станций метрополитена закрытого типа, либо в перегородке станции открытого типа. ШУ(п) обеспечивает распределение питания, управление, сбор, обработку, хранение и передачу на удалённое автоматизированное рабочее место (далее АРМ) информации о состоянтии оборудования комплекса АСД. ШУ(п) представляет собой металлический шкаф, содержащий в своём составе блоки АВР, Управления, Контроля, АРМ. Точки ввода кабелей расположены снизу. На лицевой части ШУ(п) смонтированы основные светосигнальные индикаторы и Панель управленя/АРМ.
Характеристики
Высота
1900 мм
Длина
820 мм
Количество поддерживаемых проемов
1...32 мкГр
Величина напряжения питания
380 10[3*] м[3*]
Величина выходного напряжения
220 10[3*] м[3*]
Количествор линий питания
2 мкГр
Величина напряжения дискретного сигнала управления
24 10[3*] м[3*]
Количество информационных сигналов (макс)
128 мкГр
Количество информационных цифровых линий
4 мкГр
Количество независимых линий контроля состояния АСД
32 мкГр
Масса
190 м[2*] жил. пл
Ширина
580 мм
